一、什么是D2540 柴油动力颚式破碎机

PE250×400柴油颚式破碎机是PE系列小型复摆颚破的主力机型，专为无电网、野外施工场景研发，以柴油发动机替代传统三相电机作为动力源，摆脱固定电力线路束缚，兼顾破碎性能与移动灵活性，是小型矿山、乡村基建、建筑垃圾就地处理、野外砂石加工的核心粗碎设备。

机型命名中250×400代表设备进料口长宽尺寸250mm×400mm，属于小产量高适配粗碎设备，整机自重3吨，外形尺寸1300×1090×1270mm，结构紧凑、占地小.单机时产稳定10-20吨，适配个体工程队、小型矿点、乡镇修路工程轻量化破碎需求。

传统电动款颚破必须依托380V工业电源，偏远山区、河道清淤、灾后抢险、野外露天矿场往往无法架设电缆，施工停滞、成本攀升；柴油驱动PE250×400颚式破碎机完美解决供电痛点，搭载15kW柴油动力机组，动力输出稳定，燃油适配普通柴油，加注便捷，单机独立作业，无需配套配电、电缆、变压器等附属设施，大幅降低前期配套投入，在非洲、南美洲等无电矿区、山区基建项目中应用普及率极高。

二、整机核心结构与柴油动力系统组成

（一）破碎主机主体结构

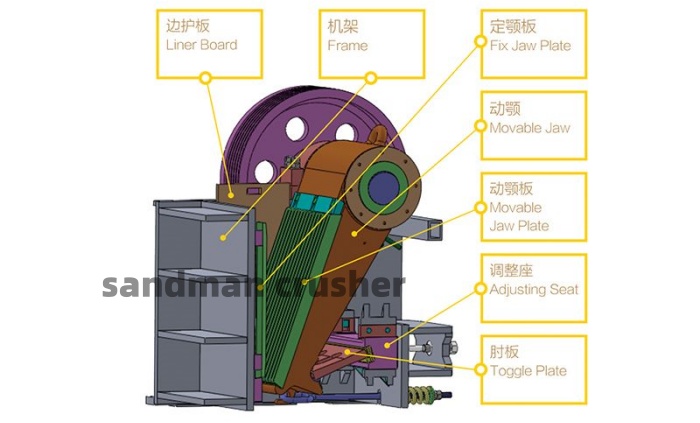

设备采用标准复摆颚式破碎结构，核心部件包含重型铸钢机架、偏心主轴、动颚总成、定颚、高锰钢耐磨颚板、侧护板、肘板保险机构、飞轮皮带轮、拉杆弹簧排料调节组件，全部构件模块化设计，拆装检修便捷。

1. 机架：整体加厚钢板焊接成型，消除焊接应力，抗冲击、抗震动，长期破碎硬矿石不变形、不开裂，轴承座加厚加固，适配柴油机高扭矩震动工况；

2. 破碎腔体：优化深V型无死角破碎腔，物料自上而下逐级挤压破碎，杜绝堵料、卡料，进料顺畅，同等规格下产能提升15%左右；

3. 耐磨易损件：动、定颚板采用超高锰钢整体铸造，表面淬火强化，抗压耐磨，可翻面二次使用，大幅降低耗材更换周期；侧护板同步加厚锰钢材质，防护机架免受物料冲刷磨损；

4. 安全保险结构：肘板兼具传动与过载保护双重作用，当铁块、钢筋等不可破碎异物进入腔体，肘板会自动断裂，隔绝冲击力，保护偏心轴、机架等贵重核心部件，避免设备严重损毁，减少大额维修成本；

5. 排料调节装置：垫片式间隙调节机构，调节范围20-80mm，更换不同厚度垫片即可精准控制出料粒度，适配碎石、基建骨料等不同成品需求，操作简单，单人十分钟完成粒度调整。

（二）柴油动力传动系统

整套柴油动力单元独立集成于设备侧边底座，一体化装配出厂，无需现场组装动力系统，大幅缩短投产周期，整套系统包含柴油发动机、燃油箱、冷却水箱、离合器、传动皮带轮、减震底座、消音装置：

1. 柴油发动机：标配15kW单缸柴油机组，转速匹配主机偏心轴300r/min额定转速，动力扭矩充足，低温环境启动性能稳定，零下10℃野外可正常点火；机组配备大容量燃油箱，满油连续作业8-10小时，减少频繁加油频次；独立水冷散热系统，长时间满负荷破碎不会高温停机，适配夏季高温露天作业.

2. 减震底座：发动机与主机之间加装加厚橡胶减震垫，隔绝柴油机震动传导至破碎主机，降低整机共振、螺栓松动概率，延长轴承、主轴使用寿命；

3. 传动机构：采用高强度三角皮带传动，缓冲柴油机瞬时冲击载荷，相比硬连接传动，保护发动机曲轴与偏心轴，皮带松紧度可快速调节，维护简单；配套双飞轮储能，平衡动颚往复运动冲击力，设备运行平稳，出料粒度均匀，减少粉尘飞溅。

三、设备工作原理

柴油发动机启动后，通过皮带轮带动偏心主轴持续旋转，偏心轴带动动颚总成做周期性上下、前后复合摆动。当动颚向定颚靠近时，进入V型破碎腔的石块、矿石受到挤压、劈裂、揉搓三重作用力，大块物料被逐级击碎；当偏心轴带动动颚向后、向上回撤，动颚与定颚间隙扩大，破碎完成的细小物料依靠自重从底部排料口排出；柴油机持续匀速运转，动颚循环往复完成进料、破碎、排料全过程，实现连续自动化破碎生产。

柴油机型工作逻辑与电动主机破碎原理完全一致，唯一区别在于动力输入端，柴油机稳定输出恒定扭矩，不受电压波动影响，野外电压不稳导致电机无力、产能下降的问题彻底消除；同时动力系统自带调速手柄，可根据物料软硬、产能需求调节柴油机转速，灵活控制破碎效率，处理高硬度花岗岩时调高转速提升破碎力，处理松软石灰石可降低转速节省燃油，兼顾产能与燃油经济性。

四、核心技术参数

1. 进料口规格：250×400mm

2. 最大允许进料粒度：210mm

3. 排料口调节范围：20-80mm

4. 理论处理产能：10-20t/h（物料硬度越低、出料间隙越大，产量越高；破碎玄武岩、花岗岩等高硬矿石取低值，石灰石、砖瓦废料取高值）

5. 驱动动力：15kW柴油发动机

6. 偏心轴额定转速：300r/min

7. 整机重量：3000kg

8. 整机外形尺寸：1300×1090×1270mm

9. 适配物料抗压强度：≤320MPa

10. 传动方式：三角皮带缓冲传动

11. 安全保护：肘板过载断裂保险装置

12. 配套移动方案：可选简易两轮牵引底盘、四轮移动车架，搭配牵引车辆随时随地转场作业。

五、适用物料与行业应用场景

（一）可破碎物料

设备适用于所有抗压强度320MPa以内的脆性固体物料，涵盖金属矿石、非金属石料、建筑垃圾三大类：

1. 矿石类：石灰石、花岗岩、玄武岩、河卵石、石英石、铁矿石、铜矿石、金矿石、页岩、煤矸石、焦炭、矿渣；

2. 建筑原料类：青石、大理石、砂岩、鹅卵石；

3. 固废再生类：混凝土块、废砖块、水泥块、路面破碎废料、拆迁建筑垃圾，破碎后可再生路基骨料、回填砂石，实现废料就地资源化利用。

（二）主流应用行业

1. 小型个体矿山开采：山区无证小型矿点、贵金属选矿粗碎工序，无电网条件下原石粗加工；

2. 城乡公路、乡村基建：村村通道路、护坡工程、乡村水渠修建，就地开采山石加工路基碎石，减少石料运输成本；

3. 建筑垃圾再生处理：城区拆迁、道路改造现场就地破碎废料，无需外运填埋，环保降本；

4. 水利、河道工程：河道清淤卵石破碎、小型水库护坡骨料加工，河道周边无供电配套，柴油机型完美适配；

5. 应急抢险工程：山体滑坡、道路损毁灾后抢修，快速进场破碎塌方石块、损毁路面，快速恢复通行；

六、柴油驱动款独有核心优势

1. 无电环境全能作业，场景适配范围更广

这是柴油机型最核心竞争力，山区小型采石场、河道采砂清淤、乡村道路修建、灾后建筑垃圾就地破碎、海外无电力矿区、野外水利护坡工程，所有无法架设工业电缆的场地均可独立开工，省去变压器、电缆、配电箱采购与架设成本，缩短施工筹备周期，野外零散工程单机即可完成粗碎作业，无需配套供电设备，大幅压缩前期投资。

2. 移动灵活，转场成本极低

整机自重仅3吨，单台设备可独立完成破碎，无需配套其他大型设备，乡镇多点零散施工项目，一台设备全天辗转多个作业点，运输便捷，场地限制几乎为零，特别适合短期小型工程项目。

3. 动力稳定，不受供电条件干扰

野外工地常出现电压不稳、断电、电缆损耗大等问题，电动颚破易出现动力不足、堵料、电机烧毁故障；柴油发动机独立供能，动力输出恒定，高低硬度物料破碎力度稳定，不会因供电问题停机误工；多山区偏远地区供电不稳定，柴油机型生产连续性更强，施工效率提升20%以上。

4. 运维简单，野外维修便捷

整套设备结构简洁，无复杂电控元件，柴油发动机维修配件通用易得，乡镇农机维修点均可完成保养维修；易损件仅颚板、皮带、弹簧，更换流程简单，单人即可操作；润滑系统采用集中注油口，每日加注润滑油5分钟完成保养，野外缺少专业维修人员也能正常维护；整机无精密电气控制柜，雨天、潮湿工地作业不易短路故障，环境适应能力更强。

5. 综合运营成本可控

短期零散工程无需投入电力配套，长期野外作业燃油成本相比架设专线电费支出更划算；整机破碎比可达3-6，一次破碎成型，成品骨料粒度均匀，过粉碎少，无需二次筛分加工，节省后续工序设备投入；高锰钢颚板耐磨周期长，耗材更换频次低，长期运营耗材成本低廉。

6. 安全防护完善，野外作业风险低

除标配肘板过载保护，柴油机组自带熄火保护、高温报警装置，油温、水温超标自动停机；整机机架加厚减震，运行震动小，不易倾倒；动力区配备防护护栏，防止人员误触传动皮带；设备粉尘少、噪音可控，野外露天作业合规性更强。

七、日常维护与使用注意事项

1. 柴油机组保养：每日开工前检查燃油、冷却液、机油液位，定期更换机油滤芯、柴油滤芯；长时间停机排空燃油，防止油路堵塞；低温环境加注防冻冷却液，保障启动性能；

2. 破碎主机维护：每班作业前检查颚板、侧护板磨损程度，松动螺栓及时紧固；偏心轴轴承定期加注锂基润滑脂，避免干磨烧毁轴承；

3. 进料操作规范：严格控制进料尺寸不超过210mm，禁止钢筋、铁块等不可破碎金属进入腔体，防止肘板断裂；物料均匀投喂，避免单侧集中进料造成设备偏载震动；

4. 排料粒度调节：停机状态下更换调节垫片，禁止设备运行时调整间隙，防止物料飞溅伤人；

5. 存放与转场：长期停工清理腔体残留石料，遮盖柴油机组防雨防尘；转场前紧固所有连接螺栓，排空水箱冷却液，避免运输颠簸损坏部件。

八、总结

PE250×400柴油驱动颚式破碎机作为小型移动式粗碎设备标杆，依托成熟可靠的PE系列破碎主机搭配独立柴油动力系统，彻底突破电力限制，兼顾稳定破碎性能、灵活转场能力与低廉运维成本。10-20吨/小时的适中产能匹配中小型零散施工需求，20-80mm可调出料粒度覆盖基建骨料、选矿原矿、再生砂石等多品类成品生产；紧凑机身、简易维修、强环境适配的特性，使其成为野外无电施工、短途多点工程、海外小型矿山不可替代的破碎设备。

相较于同规格电动机型，柴油款前期无电力配套投入，场地限制几乎消除，综合施工效率更高，短期项目、偏远地区工程投资回报更快；设备标准化程度高，配件通用性强，售后维保体系完善，不论是国内乡镇基建施工队，还是海外小型矿产承包商，都是高性价比的粗碎设备选择，在砂石骨料加工、矿山粗碎、建筑垃圾资源化领域具备广阔应用前景。
