1. 什么是西蒙斯圆锥破碎机，它的历史背景是怎样的？

西蒙斯圆锥破碎机，又称弹簧圆锥破碎机或复合圆锥破碎机，是全球矿业、骨料和建材行业中细碎设备的标志性设备。它最初由美国西蒙斯工程公司于20世纪初研发，经过一个多世纪以来全球机械制造商的不断改进、结构优化和技术本土化，已发展成为硬岩和矿物加工领域最成熟、最具成本效益和用途最广泛的破碎设备之一。

与主要用于初级粗碎的颚式破碎机不同，西蒙斯圆锥破碎机适用于二级、三级甚至四级破碎。它们擅长处理莫氏硬度为6至16的中硬至极硬原材料，包括花岗岩、玄武岩、石英岩、铁矿石、铜矿石、金矿石、石灰石、鹅卵石、白云石和有色金属矿石。西蒙斯（Symons）圆锥破碎机的核心设计理念围绕两项革命性技术展开：层状颗粒间破碎和弹簧式异物过载保护，解决了早期圆锥破碎机长期存在的两大痛点——成品不规则、易碎的片状物以及不可破碎的铁质异物进入破碎腔造成的严重机器损坏。

现代改进型西蒙斯圆锥破碎机在保留经典弹簧安全机构的同时，集成了辅助液压清料和排料调节功能，形成了三种主流破碎腔规格，以满足不同的生产需求：标准型用于中等粒度的二级破碎，中头型用于中细破碎，短头型用于超细砂制砂和矿物磨粉预处理。其产能范围从每小时20吨到每小时1000吨，既适用于小型移动破碎站，也适用于大型固定式选矿厂，这解释了其在亚洲、非洲、欧洲和南美洲经久不衰的原因。

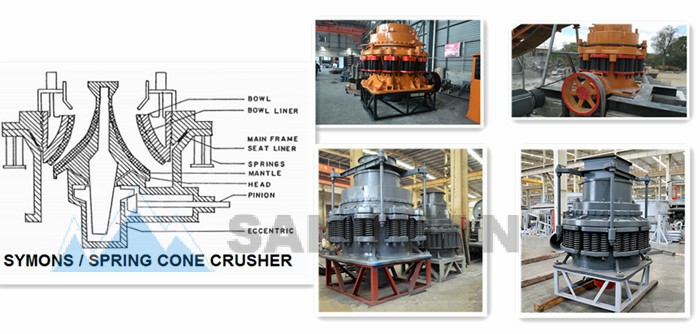

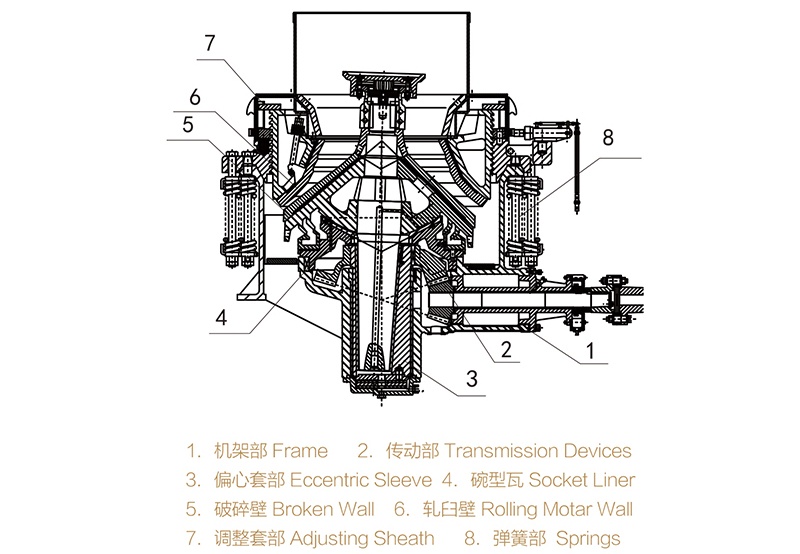

2. 西蒙斯圆锥破碎机的完整结构组成

整机可分为六个独立的核心系统：破碎腔组件、主机架及支撑组件、偏心传动系统、弹簧安全保护系统、稀油循环润滑系统和液压辅助调节系统。每个部件均采用重型铸钢和高耐磨锰合金制造，以承受持续的高频冲击和挤压力。

2.1 破碎腔组件（核心破碎区）

该组件直接完成物料破碎，承受最大的磨损载荷，由动锥（锥体）和定锥（凹衬）组成。锥体紧密固定在主轴上，进行偏心回转运动；凹衬安装在上机架的调节环内。不同的破碎腔曲线（标准型、中型、短头型）可在同一主机架上互换，这样企业无需购置其他设备即可在中碎和细碎之间切换，大大提高了设备的利用率。衬板采用高锰钢制成；在正常工作条件下，其使用寿命可达数千吨岩石处理量，减少了频繁更换造成的停机时间。顶部进料斗处安装有分料板，可将物料均匀分散到环形破碎腔内，避免因集中进料而造成腔体局部堵塞。

2.2 主机架及主轴支撑系统

主机架为一体式重型铸钢结构，作为所有部件的承载基础。其采用加厚分体式设计，以承受岩石挤压过程中产生的巨大反作用力。超大尺寸的主轴是动锥的力传递核心，采用加强型实心轴体，避免重载下发生弯曲变形。耐磨青铜制成的底部衬板（碗形轴承）支撑主轴底部；其自润滑合金表面可减少高速摆动时的摩擦损失，保证长期连续生产的稳定运行。

2.3 偏心传动系统

动力传输始于三相驱动电机，电机通过V型皮带和大型驱动轮将扭矩输出至水平副轴。一对精密加工的锥齿轮（小齿轮和大锥齿轮）将水平旋转动力传递至垂直偏心套筒。带有偏置内孔的偏心套筒套在主轴下端；当套筒旋转时，它带动主轴和活动锥体进行具有固定偏心距的圆周运动。偏心套筒上装有配重，用于平衡摆动运动产生的离心振动，从而降低整机的振动。振动和噪音极低。所有齿轮副均采用热处理合金钢，具有高硬度和耐磨性能。

2.4 弹簧过载保护系统

高强度压缩弹簧环绕上机架的调节环，构成西蒙斯破碎机的标志性安全系统。当不可破碎的异物（钢钻头、铁块、钢筋等）意外落入破碎腔且无法破碎时，巨大的挤压力会将调节环向上推，压缩弹簧，暂时扩大排料口，自动排出坚硬的异物。异物排出后，弹簧的弹性会立即复位调节环，恢复原有的排料间隙，无需人工拆卸或停机清理。与纯液压圆锥破碎机相比，弹簧保护结构维护更简便，故障率更低，在液压动力供应不稳定的恶劣矿场环境中适应性更强。

2.5 独立稀油润滑系统

Symons 圆锥破碎机配备完全独立的闭式稀油循环站，与其他破碎设备的油脂润滑装置完全分离。该系统包括油泵、冷却散热器、滤芯、储油罐和油路。润滑稀油持续循环至主轴轴承、偏心轴套和齿轮啮合面，带走摩擦热并形成保护性油膜。双通道防尘迷宫式密封可防止岩尘进入润滑回路污染油液，延长轴承和齿轮的使用寿命。油路中安装了温度和压力传感器；一旦油温超过安全阈值或油压异常下降，系统将触发自动报警并停机，以防止核心部件烧毁。

2.6 液压辅助系统

新一代升级版 Symons 机型在传统弹簧的基础上增加了集成式液压缸组，具有两大主要功能。首先，液压升降装置通过调节调节环的高度来灵活改变排料口尺寸，无需人工拧紧螺栓即可实现成品粒度的无级调节。其次，快速清料功能：如果破碎机在满负荷运转下停机，且料腔被堆积的石块堵塞，液压系统可以快速提升固定锥体，扩大排料间隙，在几分钟内排出所有堆积的物料，与老式弹簧式破碎机的人工清料相比，停机时间缩短了三分之二以上。

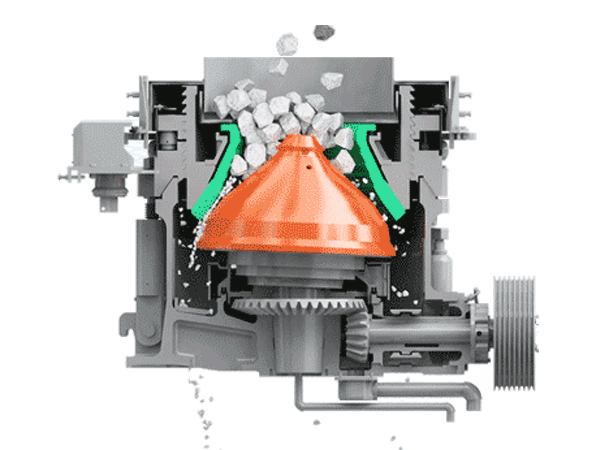

3. 西蒙斯圆锥破碎机的工作原理

西蒙斯圆锥破碎机的核心破碎逻辑是偏心回转和层状颗粒间破碎，这种双机构设计使其区别于单挤压破碎设备。

机器启动时，电机驱动副轴和锥齿轮组，使偏心套筒持续旋转。偏心套筒的偏置内孔推动主轴和锥体，使其绕机器中心轴进行360°的圆周运动。在摆动过程中，活动衬板的表面会周期性地靠近和远离固定的凹形衬板，从而形成一个自上而下变化的环形破碎腔间隙。

原料从顶部料斗均匀地送入破碎腔的上部宽阔区域。在重力作用下，物料会反复受到三种机械力的作用：压缩、弯曲和颗粒间冲击。与颚式破碎机仅将岩石挤压在固定板上不同，层压破碎使物料在破碎腔内相互挤压和研磨，从而破坏石块内部脆弱的矿物晶体结构，而不仅仅是破碎其外表面。该工艺可去除过多的针状和片状碎屑，生产出符合公路、高铁和混凝土工程标准的高质量立方体骨料。

经过多层挤压和研磨后，粒径小于底部排料口的物料会从机器中排出，而粒径过大的碎屑则会留在上部破碎腔内进行重复破碎循环。如果金属异物进入破碎腔，弹簧保护系统会释放调节环，自动排出异物。液压系统可根据生产需求随时调节底部排料间隙，从而控制成品细度，从中粗骨料到机制砂细颗粒均可实现。

4. 西蒙斯圆锥破碎机的核心竞争优势

4.1 优异的成品颗粒形状和高破碎比

层状破碎机构单次破碎即可达到3～10的破碎比，大幅降低闭式破碎生产线的循环负荷。立方体成品骨料片状颗粒少。成品骨料含粉量低，符合严格的高速公路骨料级配标准，并能提高混凝土抗压强度。许多采石场采用一台Symons短头圆锥破碎机替代两级反击式破碎机，既降低了生产成本，又提升了骨料质量。

4.2 双重安全保护系统，运行可靠性高

机械弹簧过载释放与液压辅助保护相结合，为设备主机提供了双重安全保障。弹簧系统能迅速响应坚硬异物带来的突发冲击，而液压清腔功能则能解决破碎腔堵塞导致的停机问题。重型整体机架、大尺寸主轴及独立稀油润滑系统有效降低了部件的疲劳损伤；维护得当的Symons破碎机可满足矿山及骨料项目全天候（24小时）连续作业的需求，其平均无故障运行时间远超普通圆锥破碎设备。

4.3 破碎腔型互换，生产灵活性强

同一主机机架上可安装标准型、中型及短头型破碎腔，无需改动传动或支撑结构。设备可根据骨料产品的季节性市场需求，在二级粗碎、中细碎及超细制砂工艺间灵活切换，避免了针对不同破碎阶段的重复设备投资。大进料口设计便于匹配更大规格的初级颚式破碎机，从而提升整条生产线的处理能力。

4.4 综合运维成本

关键易损件（动锥衬板、定锥衬板）采用高锰合金铸造，更换周期长。所有上部组件均可从顶部拆卸，无需拆除主机基础，大幅缩短了衬板更换时间。封闭式稀油润滑系统免去了频繁加注润滑脂的麻烦，液压排矿口调节功能则省去了繁重的人工调节工作。与全液压圆锥破碎机相比，Symons设备液压回路更简单、密封件更少、日常维护费用更低，对于中小型矿业企业而言具有极高的性价比。

4.5 物料与工况适应性广

该设备适用于处理各类中硬及超硬矿石与岩石，可应用于固定式破碎生产线、半移动式撬装破碎站及全移动式轮式破碎站等多种工况。应用领域涵盖金属与非金属矿选矿、水泥原料加工、公路基础设施骨料生产、机制砂制造以及建筑垃圾回收利用等行业。针对锂矿、锰矿和铬铁矿等新能源矿产项目，Symons圆锥破碎机能有效实现“多碎少磨”，降低球磨机入料粒度，从而使选矿厂的磨矿能耗降低15%–25%。

5. 工业应用场景

5.1 冶金矿山选矿厂

在黑色金属矿山（铁矿、锰矿、铬铁矿）和有色金属矿山（铜、金、铅锌、锂）中，Symons标准型圆锥破碎机承担颚式破碎机初碎后的中碎任务，而短头型则在球磨机入料前完成三段细碎。在磨矿前减小矿石粒度，既能降低球磨机能耗，又能提高矿物单体解离率，进而提升金属回收效率。贵金属及稀土矿选矿项目常选用中型Symons圆锥破碎机，以确保矿石预处理作业的稳定连续性。

5.2 骨料采石场与公路建设工程

生产花岗岩、玄武岩及鹅卵石骨料的硬岩采石场，利用Symons圆锥破碎机生产粒形呈立方体的高强度骨料，用于沥青路面、桥梁混凝土及高铁道砟。短头型破碎腔配置于闭路制砂生产线中，将碎石加工成成品机制砂，从而在建筑工程中替代天然河砂。其可调节的排矿口设计，使得单条生产线即可灵活生产多种级配规格（如5–10mm、10–20mm、20–31.5mm）的骨料。

5.3 水泥与建材厂

水泥生产所需的石灰石、白云石及粘土等原料，在煅烧前需经过中细碎处理。Symons中型圆锥破碎机能稳定原料粒度，确保窑内煅烧均匀。此外，砖瓦厂及人造石厂也使用Symons设备破碎石英砂岩等原料。

5.4 移动破碎与建筑垃圾回收

中小型Symons圆锥破碎机常与移动式颚式破碎机组配套，构成移动破碎站，用于处理道路拆除废料、城市建筑垃圾及山石开采物料。其弹簧保险系统能适应现场混有钢筋和混凝土块的复杂物料成分，而快速液压清腔功能则能解决因……引起的频繁堵塞问题。不规则废料。

6. 日常维护与操作指南

Symons圆锥破碎机能够保持长久的使用寿命和稳定的产出，这有赖于规范化的定期维护，具体分为日常检查、每周维护和季度检修

1. 日常检查项目：检查稀油润滑站的油压、油温及油液清洁度；观察弹簧组件是否有断裂或螺栓松动现象；检查进料口和排料口衬板的磨损情况；监测设备启动过程中的振动及异常噪音。若油温超过55℃或破碎腔内出现金属撞击声，应立即停机。

2. 每周维护：清洗润滑油滤芯；紧固机架及调整环的所有固定螺栓；检查液压缸密封面的漏油情况；测量衬板剩余厚度，以便提前安排更换计划。

3. 季度检修：排放并更换稀油润滑油；拆检偏心套、主轴铜套及锥齿轮齿面的磨损情况；校准液压排料口调整精度；更换老化的迷宫式防尘密封圈，防止粉尘污染润滑系统。

4. 操作禁忌：严禁给入超过最大进料口尺寸的超大物料；避免设备长时间空载运行；严禁在运行期间将铁制工具或钢制部件投入破碎腔内。停机前，应先停止给料，并继续运行设备直至破碎腔内物料完全排空，以防下次启动时发生满载堵塞。

7. 结语

随着制造技术的不断升级，现代Symons圆锥破碎机集成了智能监测传感器、自动润滑控制及远程粒度调节等功能，进一步降低了人工操作门槛并提升了生产自动化水平。对于从事矿产开采、骨料加工及固废回收的企业而言，选择一款匹配度高的Symons圆锥破碎机，依然是优化破碎生产线效率、控制长期生产成本的可靠投资选择。随着全球基础设施建设和新能源矿产开发的扩展，市场对优化型西蒙斯（Symons）圆锥破碎设备的需求将长期保持稳步增长。
