1. 冲击式破碎机的基本定义和工作原理

冲击式破碎机，又称反击式破碎机，是一种利用冲击能量破碎物料的中细破碎设备，广泛应用于矿山、冶金、建筑、公路、铁路、水利、混凝土骨料加工等行业。与颚式破碎机和圆锥破碎机通过挤压和研磨力破碎物料不同，冲击式破碎机的核心破碎原理是动态冲击破碎，能够实现物料的选择性破碎，生产出粒度均匀、针状碎片少的成品，满足高档道路和高层建筑对骨料级配的严格要求。

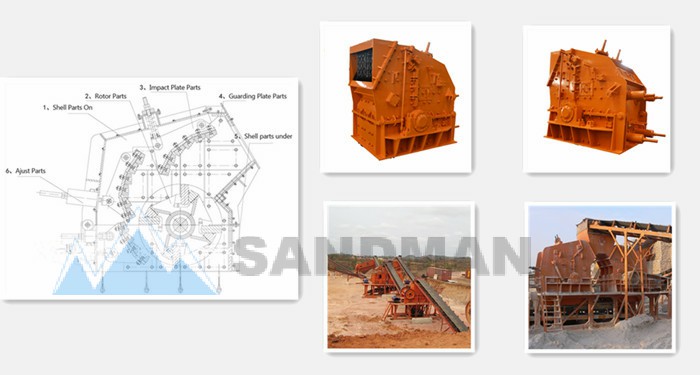

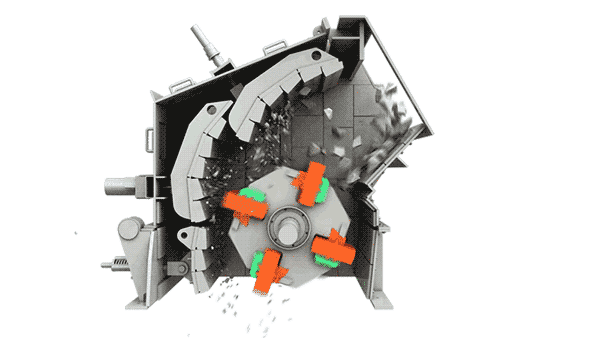

冲击式破碎机的整个工作系统由进料斗、破碎腔、转子组件、冲击板、锤板、调节装置、机架和驱动电机组成。散装物料从进料口进入破碎腔后，高速旋转的转子带动固定在其表面的锤板对物料进行连续冲击。物料在碰撞瞬间获得巨大的动能，高速冲向设备内部以一定角度布置的冲击板。物料撞击冲击板后，受到二次冲击破碎；被冲击破碎的大块物料反弹回转子旋转轨道，再次与锤板抛出的新物料碰撞，形成物料间的自磨和冲击破碎循环。

冲击板底部与转子之间存在一定的间隙，形成出料粒度调节区域。当物料粒度小于该间隙宽度时，合格的成品从破碎室底部排出；过大的不合格物料将在破碎室中反复受到冲击、碰撞和研磨，直至达到出料标准。机架侧面的调节螺栓可以改变冲击板与转子之间的距离，从而灵活调节成品砂石的出料粒度范围，这是冲击式破碎机在柔性生产线配置中的显著优势之一。

从材料力学的角度来看，石灰石、青石、玄武岩和建筑垃圾等脆性材料最适合冲击式破碎。脆性石料的抗拉强度和抗剪强度远低于其抗压强度。冲击力能够迅速在石料内部产生微裂纹，并扩展裂纹以实现破碎，避免长时间挤压破碎造成的过度粉碎。对于抗压强度低于300MPa的中硬性材料，冲击式破碎机的破碎效率显著高于挤压式破碎机，且每吨成品能耗更低。 2. 核心部件及材料性能要求

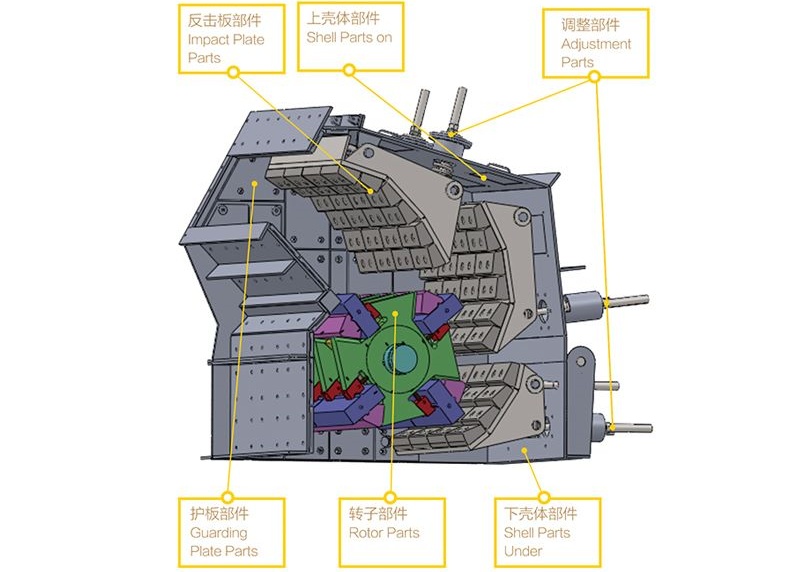

冲击破碎机的使用寿命、破碎效率和运行稳定性直接取决于核心易损件和结构件的性能。所有关键部件均有严格的材料选择标准和加工工艺要求，主要核心部件介绍如下：

2.1 转子组件

转子是冲击式破碎机的动力核心，长期承受反复冲击和交变载荷，因此主转子本体采用高强度碳钢或合金钢整体铸造，并经过退火处理，以消除内部铸造应力，防止转子在长期高速运转下发生变形和开裂。转子表面设有燕尾槽，用于固定锤板，定位螺栓采用防松合金螺栓，以避免锤板在高速旋转过程中脱落，造成设备卡滞和安全事故。

转子平衡处理是关键的加工环节。铸造和加工后，必须进行动平衡检测。不平衡误差控制在5g·cm以内，否则设备在运行过程中会产生剧烈振动，损坏轴承和机架，缩短整体使用寿命。大型卧式冲击破碎机转子两侧均设有耐磨护板，以减少物料对转子本体的磨损。

2.2 锤板（锤棒）

锤板是卧式冲击破碎机中最易磨损的部件，其材料主要有高锰钢、高铬铸铁和复合耐磨合金。高锰钢锤板冲击韧性强，适用于破碎中等硬度的大块石料，且冲击后表面会产生加工硬化，从而提高耐磨性；高铬铸铁锤板硬度极高，耐磨性强，适用于细碎小颗粒石料，但韧性较差，冲击超大硬度石块时容易断裂。目前市场上广泛使用复合双金属锤板，它结合了高锰钢和高铬铸铁的优点。

采用高锰钢基体和高铬合金表层，兼顾了抗冲击性和耐磨性，使用寿命比单一材料锤板提高两倍以上。

锤板的使用周期与物料硬度和进料粒度密切相关。破碎软质石灰石时，一组锤板可连续工作1～3个月；破碎硬质花岗岩和玄武岩时，更换周期缩短至7～15天。设备配备锤板快速拆卸结构，可在1小时内完成所有锤板的更换，减少设备停机时间。

2.3 冲击板和衬板

冲击板布置在破碎腔内壁上，长期承受物料的高速冲击。采用曲面设计，改变物料的回弹角度，形成多次冲击循环。冲击板底座采用中碳钢铸造，表面衬有高铬耐磨合金。冲击板与转子之间的间隙可通过外部液压或手动螺杆调节机构进行调节，以控制出料粒度。

冲击式破碎机的衬板分为物料冲击衬板和周边防护衬板。由堆积石块形成的物料自衬层可隔离物料与金属部件的直接碰撞，这是立轴冲击式破碎机设备磨损低的核心原因。破碎腔底部出料衬板采用加厚耐磨钢板，以抵抗长期物料冲刷。

2.4 轴承和驱动系统

冲击式破碎机的转子主轴采用重型球面滚子轴承，可同时承受径向载荷和双向轴向载荷，并具有较强的自调心性能，以适应设备运行过程中的轻微振动。轴承座配备独立的循环油润滑系统，并带有温度传感器和油位监测装置；当轴承温度超过75℃时，系统将自动报警并切断电源，停止机器运行，以避免轴承烧毁。

驱动系统采用V型皮带传动或直接耦合减速机传动。中小型冲击式破碎机采用V型皮带传动，具有缓冲性能，能够吸收大块物料进入破碎腔时产生的瞬时冲击载荷，从而保护电机；大型固定式冲击破碎生产线采用减速机直接驱动，具有传动效率高、能量损耗低、长期运行稳定等优点。电机配备软启动装置，避免设备启动时对电网造成瞬时过电流冲击。

2.5 设备机架

机架是整机的主要承载结构，分为整体铸造机架和分体焊接机架。小型冲击式破碎机采用刚性好、抗振能力强的整体铸造机架；大型设备采用分体式厚钢板焊接机架，带有分体式上盖，便于日常维护和内部易损件的更换。机架所有焊缝均经过缺陷检测处理，以消除焊缝裂纹。机架底部设有减震橡胶垫，可隔离设备运行过程中传递至基础的振动，降低生产线噪音。

3. 冲击式破碎机的主要性能优势

3.1 成品粒度优良

冲击式破碎方式实现了物料的多角度冲击和自磨。在冲击力的作用下，石料内部裂纹沿矿物界面薄弱处扩展，破碎后的骨料呈立方体形状，表面光滑，针状碎片少。冲击式破碎机（VSI）生产的成品骨料针状碎片率可控制在5%以下，是高标准工程骨料生产的理想设备。颚式破碎机和圆锥破碎机等挤压破碎设备在长时间挤压下容易产生大量条状和片状物料，这些物料需要通过反击式破碎机进行二次成形，从而增加了工序环节和生产成本。

3.2 物料适应性广，出料粒度可调

反击式破碎机可处理石灰石、青石、玄武岩、花岗岩、河卵石、铁矿石、建筑垃圾混凝土、沥青混合料等多种物料，涵盖软性、中硬性以及部分高硬度脆性物料。通过调节冲击板与转子之间的间隙，可以实现多种物料的破碎。

出料粒度可在0–80mm范围内自由调节。单台设备即可同时生产粗骨料、中骨料和人工砂，并能根据市场需求灵活切换生产配方，无需更换多套破碎设备。移动式反击破碎站可直接在现场处理建筑垃圾，将废弃混凝土破碎成再生骨料，用于路基回填及再生砖生产，从而实现资源循环利用，符合绿色矿山及环保政策要求。

3.3 结构简单，维护便捷

反击式破碎机内部精密部件较少，整体机械结构简单。机架上盖可通过液压缸快速开启，操作人员无需拆卸大量辅助部件，即可直接进入破碎腔更换板锤、衬板及反击板。易损件采用标准化尺寸设计，同系列设备的备件通用性强，降低了生产企业的库存成本。

3.4 综合运营成本低

尽管反击式破碎机的板锤存在一定磨损，但在同等产量下，其处理每吨物料的综合能耗比圆锥破碎机低15%–25%；这是因为反击式破碎利用冲击能实现快速破碎，避免了挤压式设备因长时间挤压摩擦而产生的能量损耗。反击式破碎机（冲击破碎机）采用“石打石”自衬保护技术，衬板更换周期超过半年，易损件消耗极低。移动式反击破碎机省去了原料运输环节，节约了大量车辆燃油、人工及道路维护成本，在分散式矿山开采和建筑垃圾处理项目中具有显著的经济效益。此外，反击式破碎机生产的成品骨料粒形优异，市场售价高，进一步提升了生产线的整体利润率。

3.5 环保配置完善，污染低

现代新型反击式破碎机全面配备了防尘密封结构。进料口、出料口及破碎腔均配有密闭防尘罩，可连接脉冲除尘器以收集破碎过程中产生的粉尘，从而有效降低生产线的粉尘浓度，并符合国家工业环保排放标准。整机配备了隔音棉和减震垫，运行噪音控制在85分贝以下，不会对周边居民区造成噪音污染。立轴冲击式破碎机的循环破碎系统实现了封闭式生产，无细粉外溢；除尘系统收集的细粉可用作水泥搅拌的矿粉原料，从而实现加工原料的零废料排放。

4. 生产线中的局限性与配套方案

反击式破碎机也存在明显的适用局限性，若机型选配不当，会导致生产效率低下、易损件磨损过快以及成品含粉量过高等问题。因此，必须结合物料特性和产量要求，合理配置生产线。需要配置设备，请立即联系我们。

5. 日常操作规范、维护保养及常见故障处理

规范的操作和定期的维护保养是延长冲击式破碎机使用寿命、降低故障率、确保连续生产的关键。操作不当容易导致设备振动、卡滞、轴承烧毁、锤板脱落等安全隐患。

5.1 标准操作规范

启动机器前，操作人员必须检查所有易损件、紧固件、轴承润滑油位、防尘装置和金属清除器，确认破碎腔内无松动螺栓、残留物和金属异物。设备启动时必须空载，电机启动后空转3～5分钟；只有在无异常振动、噪音和漏油现象后，才能启动给料系统，均匀给料。

生产过程中，必须保持均匀给料，严禁突然添加大量散装物料，以免转子瞬间过载。给料粒度必须符合设备设计参数，禁止超大块原石进入破碎腔。如发现电机出现异常噪音、剧烈振动或电流骤升等情况，应先关闭给料设备，待破碎腔内物料全部排出后，再停止主机运转，避免物料堵塞。每日生产结束后，应先停止给料，再让主机继续运转5分钟，清空破碎腔内的残留物料，之后再切断电源。

5.2 常规维护周期及内容

1. 日常维护：检查锤板固定螺栓的紧固情况，观察衬板和冲击板是否磨损变形，检查轴承温度和润滑系统油路，清洁除尘器滤袋以确保除尘效率。

2. 每周维护：拧紧所有机架和转子紧固件，检测锤板磨损厚度。

锤板磨损严重时，及时更换磨损严重的单锤板，以避免转子不平衡；清理破碎腔底部的杂物；检查传动V型皮带的张力。

3. 月度维护：对转子动平衡进行全面检查；更换轴承润滑脂；检查调节螺钉和液压缸密封件的磨损情况；修复损坏的防尘密封罩；校准金属去除器的磁力。

4. 年度大修：拆卸转子进行全面缺陷检测，检查是否存在裂纹和变形；更换所有磨损严重的衬板和冲击板；检查轴承磨损间隙，必要时更换轴承；修复机架焊接裂纹；对整机进行防锈涂装处理。

5.3 常见故障及解决方法

1. 整机剧烈振动：主要原因是锤板磨损后转子不平衡、转子固定螺栓松动、减震垫损坏、破碎腔内混入金属异物等。解决方法：更换对称磨损的锤板，拧紧所有转子螺栓，更换老化的减震橡胶垫，停机并清理破碎腔内的金属杂质。

2. 破碎腔内冲击噪音异常大：异物进入破碎腔，冲击板脱落，锤板松动并与衬板碰撞。解决方法：立即停止进料，清空物料后切断电源，打开上盖取出金属块，重新固定或更换脱落的冲击板和松动的锤板。

3. 轴承座温度过高：润滑油不足、油路堵塞、轴承磨损间隙过大、转子长期不平衡导致轴承负荷增加。解决方法：添加专用轴承润滑脂，清理循环油路，更换磨损的轴承，重新平衡转子。

4. 成品产量低，粗料过多：冲击板与转子间隙过大，锤板严重磨损失去冲击功能，进料不均匀。解决方案：调整调节螺栓以减小排料间隙，更换磨损的锤板，控制振动给料机的均匀给料量。

5. 电机运行电流过高：过量给料会导致破碎腔内物料堵塞、轴承卡死、电机缺相故障。解决方案：减少给料量并清理堵塞物料，拆卸并维修卡死的轴承，检查电源线并修复三相电源故障。

6. 绿色采矿政策下冲击式破碎机的应用前景

近年来，全球矿业和建筑业不断提高环保标准，骨料生产线向绿色、节能、循环利用转型已成为必然趋势，这为具有多重环保优势的冲击式破碎机带来了广阔的市场应用空间。

建筑垃圾的资源化利用带动了对移动式冲击式破碎机的需求。城市老社区改造、道路翻新和城市更新工程会产生大量建筑固体垃圾。传统的填埋处理方式占用土地并造成二次环境污染。移动式冲击破碎站可实现建筑垃圾的现场破碎和再加工，所生产的再生骨料可替代天然砂石，用于低碳建筑材料，这得到了国家环境保护和循环经济政策的大力支持。各地政府对建筑垃圾回收利用项目出台了补贴政策，移动式冲击破碎机的市场需求保持稳定增长。

其次，冲击式破碎机的技术升级正朝着节能、智能化和低磨损的方向发展。制造商不断优化转子结构设计和耐磨合金材料配方，以降低单位产量能耗和易损件更换频率。新一代智能冲击式破碎机配备物联网监控模块，可远程监控破碎机运行状况。

通过移动终端监测设备的电流、振动、轴承温度、易损件磨损厚度等数据，可实现设备故障预警，降低人工巡检成本，并推动砂石生产线的无人化管理。液压快开装置、自动润滑系统和集成式除尘系统已成为新型反击式破碎机的标配，进一步提升了破碎设备的绿色生产水平。

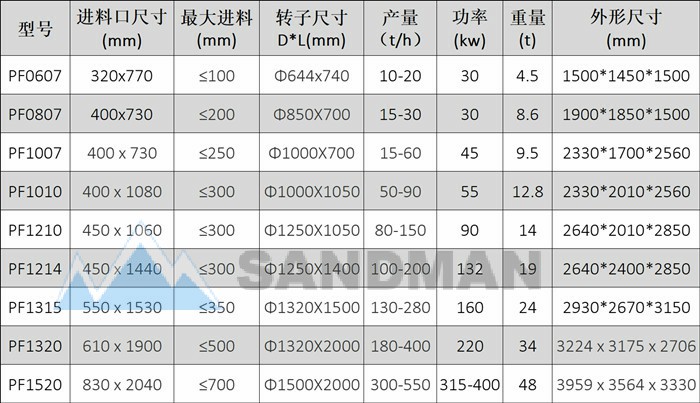

PF系列反击式破碎机技术参数

备注：1.我们的产品不断更新和改进。 山曼保留更改参数和设计的权利，恕不另行通知用户。

2、以上产品配置不一定是出厂标准配置，购买时请详细咨询。

要设计合适的机器，请告知以下信息：

1.你想粉碎什么样的石头？ 像石灰石？ 还是花岗岩？

2.你的石头粉碎前的尺寸是多少？ 多少英寸或毫米？

3.你需要多大的容量？ 1t/h?10t/h?100t/h?

4. 您只需要一套破碎机还是一条完整的破碎线？ （包括给料机、破碎机、筛网、输送机等）

5. 您需要移动站还是固定生产线？
